Halogène dévolteur 300mA libre LMR14203XMK/NOPB d'EAR99 ECCN EMI Filter IC

Caractéristiques pour le LMR14203

• Chaîne de tension d'entrée de 4.5V à 42V
• Chaîne de tension de sortie de 0.765V à 34V
• Courant de sortie jusqu'à 0.3A
• 1,25 mégahertz de fréquence de changement
• Bas arrêt Q.I., µA 16 typique
• Court-circuit protégé
• Intérieurement compensé
• Fonction de Doux-commencement

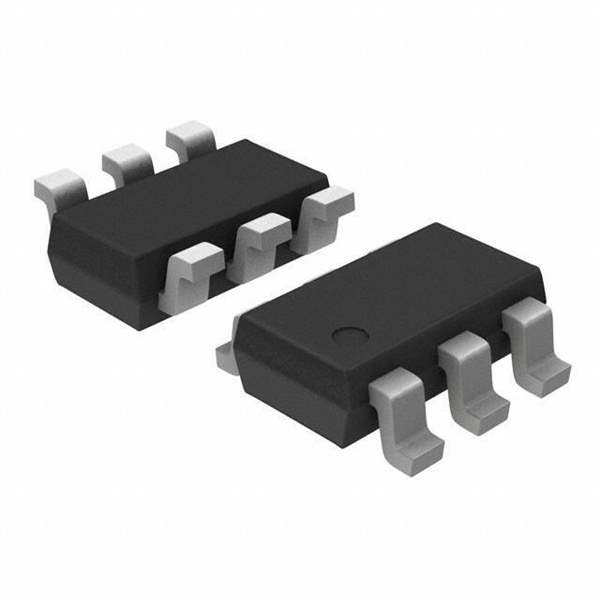

• Paquet SOT-23-6 mince (2,97 x 1,65 x 1mm)
• Entièrement permis pour le concepteur de puissance de WEBENCH®

Avantages de représentation

• Exactitude serrée pour actionner Digital IC
• Extrêmement facile à utiliser
• La solution globale minuscule réduit le coût du système

Toutes les marques déposées sont la propriété de leurs propriétaires respectifs.

Description pour le LMR14203

Le LMR14203 est un régulateur (dévolteur) de mâle de PWM DC/DC. Avec un grand choix d'entrée de 4.5V-42V, il convient à un large éventail d'applications telles que le conditionnement de puissance des sources non réglementées. Elles comportent un bas RCommutateur interne de DSON (0.9Ω typique) pour l'efficacité maximum (85% typique). La fréquence de fonctionnement est fixée à 1,25 mégahertz permettant l'utilisation de petits composants externes tout en pouvant toujours avoir la basse ondulation de tension de sortie. le Doux-commencement peut être mis en application utilisant la goupille d'arrêt avec un circuit externe de RC permettant à l'utilisateur de concevoir en fonction le temps de doux-commencement une application spécifique.

Le LMR14203 est optimisé pour le courant de charge jusqu'à de 300 mA.

Les caractéristiques supplémentaires incluent : arrêt thermique, VDANS le lock-out de sousvoltage, et le lock-out de sousvoltage d'entraînement de porte. Le LMR14203 est disponible dans un paquet du profil bas SOT-6L.

La livraison

2~8 jours ouvrables
