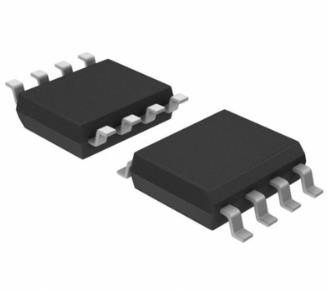

Sortie fixe EMI Filter IC 260kHz LM2672MX-5.0/NOPB

Caractéristiques pour le LM2672

• Efficacité jusqu'à 96%
• Disponible en paquets de 8-Pin SOIC et de PDIP
• Exige seulement 5 composants externes
• 3.3-V, 5-V, 12-V, et versions réglables de sortie
• Chaîne réglable de tension de sortie de version : 1,21 V
  à 37 V
• Tolérance de tension de sortie maximum de ±1.5% plus de
  Conditions de charge de ligne et
• Courant spécifique de charge de la sortie 1-A
• Grand choix de tension d'entrée : 8 V à 40 V
• oscillateur 260-kHz interne à frèquence fixe
• Capacité d'arrêt de TTL, remplaçant de puissance faible
  Mode
• Synchronisation de Doux-commencement et de fréquence
• Arrêt thermique et protection actuelle de limite

Description pour le LM2672

Les séries LM2672 de régulateurs sont convertisseur intégré monolithique de DC-DC construit avec un processus de LMDMOS. Ces régulateurs fournissent à toutes les fonctions actives pour un régulateur de commutation dévolteur (de mâle), capable de conduire une charge 1-A actuelle l'excellent règlement de ligne et de charge. Ces dispositifs sont disponibles dans des tensions fixes de sortie de 3,3 V, de 5 V, de 12 V, et d'une version réglable de sortie.

Exigeant un nombre minimal de composants externes, ces régulateurs sont simples à utiliser-et incluent la compensation interne brevetée de fréquence, l'oscillateur à frèquence fixe, l'arrêt externe, le doux-commencement, et la synchronisation de fréquence.

La série LM2672 fonctionne à une fréquence de changement de 260 kilohertz, permettant de ce fait de plus petits composants classés de filtre que ce qui est exigé avec les régulateurs de commutation inférieurs de fréquence. En raison de son rendement très élevé (>90%), les traces de cuivre sur le panneau de circuit imprimé sont la seule descente de la chaleur exigée.
