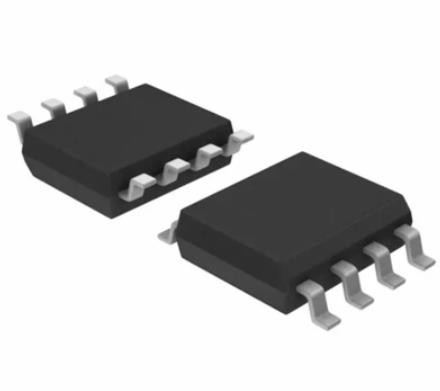

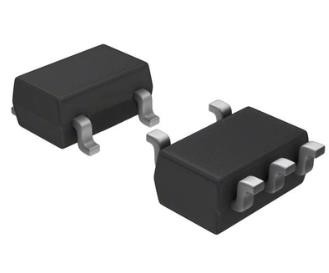

Amplificateur actuel IC SMD SMT Texas Instruments INA213AIRSWR de sens de 58 PCT

Caractéristiques pour l'INA213

• Grand choix de Commun-mode : – 0,3 V à 26 V
• Tension excentrée : µV ±35 (maximum, INA210) (permet des baisses de shunt de 10-mV complet)
• Exactitude :
  • Erreur de gain (maximum au-dessus de la température) :
    • ±0.5% (version C)
    • ±1% (versions A et B)
  • 0.5-ΜV/°C a compensé la dérive (le maximum)
  • dérive du gain 10-ppm/°C (maximum)
• Choix des gains :
  • INA210 : 200 V/V
  • INA211 : 500 V/V
  • INA212 : V/v 1000
  • INA213 : 50 V/V
  • INA214 : 100 v/v
  • INA215 : 75 V/V
• Courant tranquille : µA 100 (maximum)
• SC70 et paquets minces d'UQFN : Tous les modèles

Description pour l'INA213

Les INA21x sont tension-sortie, les moniteurs d'actuel-shunt (a également appelé des amplificateurs d'actuel-sens) qui sont utilisés généralement pour la protection de surintensité, mesure précision-actuelle pour l'optimisation de système, ou dans des circuits de retour en circuit fermé. Cette série de dispositifs peut sentir des baisses à travers des shunts aux tensions de commun-mode – de 0,3 V à 26 V, indépendant de la tension d'alimentation. Six gains fixes sont disponibles : 50 v/v, 75 v/v, 100 v/v, 200 v/v, 500 v/v, ou v/v 1000. La basse compensation de l'architecture de zéro-dérive permet la détection actuelle avec des baisses maximum à travers le shunt en tant que bas comme 10-mV complet.

Ces dispositifs fonctionnent à partir d'un 2.7-V simple à l'alimentation de l'énergie 26-V, dessinant un maximum du µA 100 du courant d'approvisionnement. Toutes les versions sont spécifiées sur la gamme prolongée de température de fonctionnement (– 40°C à +125°C), et a offert en paquets de SC70 et d'UQFN.
