69 le TI TPS2400DBVTautomotive d'IC IP66 Texas Instruments de conducteur d'affichage de PCT 1mA a mené le conducteur Ic

Caractéristiques pour le TPS2400

• Jusqu'à la protection de la surtension 100-V
• seuil d'arrêt de la surtension 6.9-V
• seuil d'arrêt du sousvoltage 3-V
• Temps de sortie de surtension moins µs de 1
• Transistor MOSFET externe de N-canal conduit par
  Pompe de charge interne
• courant statique maximum de l'approvisionnement 1-mA

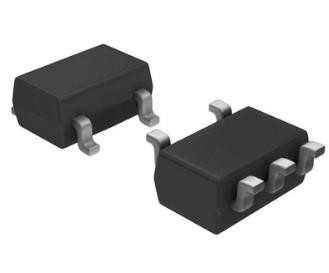

• paquet de 5-Pin SOT-23
• – 40°C à la température ambiante de température ambiante 85°C
• 2.5-kV Humain-Corps-modèle, 500-V CDM
  Protection de décharge électrostatique

Description pour le TPS2400

Le contrôleur de protection de la surtension TPS2400 est employé avec un transistor MOSFET externe de N-canal pour isoler l'électronique sensible des pointes de tension et des montées subites destructives. Il est spécifiquement conçu pour empêcher de grandes coupures de tension liées aux environnements des véhicules à moteur (décharge de charge) d'endommager les circuits sensibles. Quand des niveaux de tension potentiellement préjudiciables sont détectés par le TPS2400 l'approvisionnement est démonté de la charge avant que n'importe quels dommages puissent se produire.

Les circuits internes incluent une référence de bande-Gap, un oscillateur, une diode Zener, une pompe de charge, un comparateur, et une logique de commande équilibrés. Le dispositif TPS2400 est conçu pour l'usage avec un transistor MOSFET externe de N-canal, qui sont facilement disponibles dans une grande variété de tensions.
