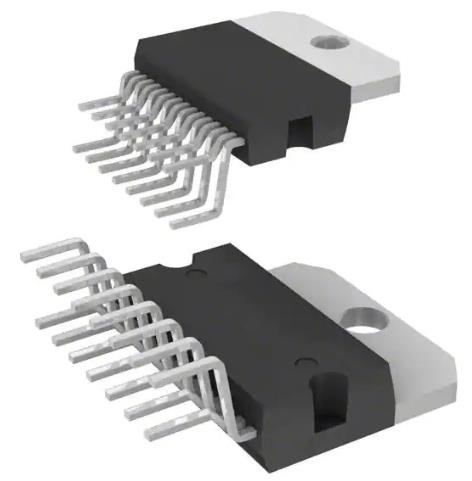

TDA7297 Amplificateur audio STMicroelectronics IC 15 Multiwatt Montage traversant

Description de produit

Amplificateur audio IC 15 Multiwatt de TDA7297 STMicroelectronics par le bâti de trou

Amplificateur de TDA7297 STMicroelectronics IC 15-Multiwatt pour particulièrement conçu pour la TV et l'application audio portative

Amplificateurs linéaires (stéréo) IC audio de la classe ab 15-Multiwatt d'IC 2-Channel d'amplificateur de TDA7297 STMicroelectronics

DOUBLE DESCRIPTION d'AMPLIFICATEUR du PONT 15+15W :

Le TDA7297 est un double amplificateur de pont particulièrement conçu pour la TV et les applications par radio portatives.

Caractéristiques

GRAND CHOIX de TENSION d'ALIMENTATION (6V -18V)

COMPOSANTS EXTERNES MINIMUM

– AUCUN CONDENSATEUR DE SVR

– AUCUNE AMORCE

– AUCUNE CELLULES DE BOUCHEROT

– GAIN INTÉRIEUREMENT FIXE

FONCTIONS DE RÉSERVE ET MUETTES

PROTECTION DE COURT-CIRCUIT

PROTECTION THERMIQUE DE SURCHARGE

SUGGESTION D'APPLICATION :

Application DE RÉSERVE ET MUETTE de microprocesseur des FONCTIONS (a) afin d'éviter d'ennuyer le « Bruit-bruit » pendant la mise en fonction/outre des coupures, il est nécessaire de garantir le bon remplaçant et l'ordre muet de signaux. Il est tout à fait simple d'obtenir cette fonction utilisant un microprocesseur (fig. 1 et 2). Au premier signal de réserve (du MP) passe à 1 et la tension à travers le terminal de réserve (la borne 7) commence à augmenter exponentiellement. Le réseau externe de RC est prévu à la mise en fonction lentement les circuits polarisants de l'amplificateur, ceci pour éviter le « POP » et le « CLIC » sur les sorties. Quand cette tension atteint le seuil d'avertissement de réserve, l'amplificateur est dans le vent et les condensateurs externes en série au début des terminaux d'entrée (C3, C5) pour charger. Il est nécessaire de maintenir le bas muet de signal jusqu'à ce que les condensateurs soient entièrement chargés, ceci pour éviter que le dispositif entre en mode de jeu causant un « bruit de bruit » fort sur les haut-parleurs. Un retard de 100-200ms entre les signaux de réserve et muets convient à un bon fonctionnement.
