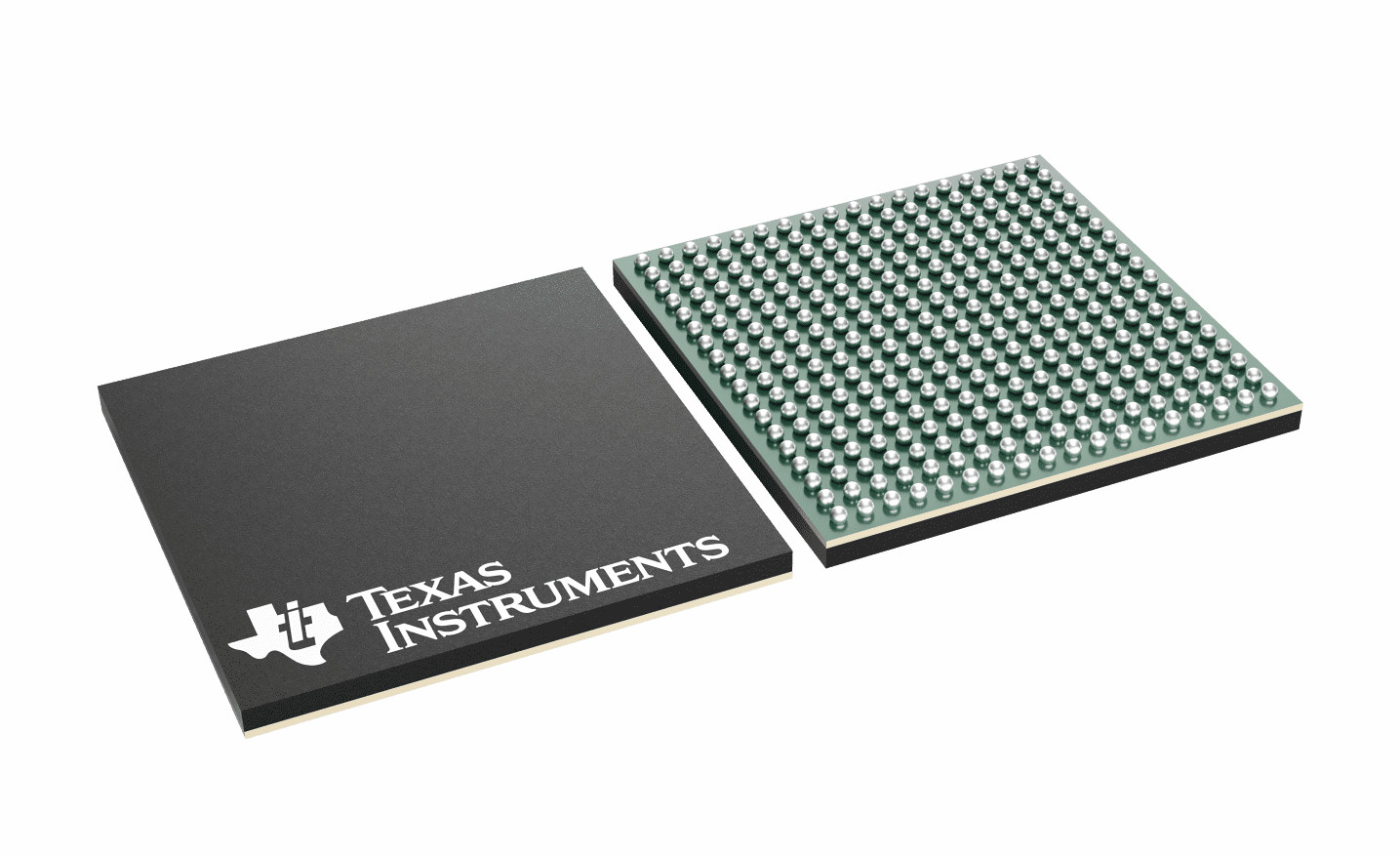

Capacité d'étape de serrure d'unité de microcontrôleur d'AM2634-Q1 MCU

AM2634-Q1

Noyaux de processeur :

• Double, et de quadruple-noyau bras simple, Cortex-R5F MCU avec chaque noyau courant jusqu'à 400 mégahertz
  • Je-cachette 16KB avec la CCE 64-bit par noyau d'unité centrale de traitement
  • D-cachette 16KB avec la CCE à 32 bits par noyau d'unité centrale de traitement
  • Mémoire 64KB étroitement accouplée (TCM) avec la CCE de peu de 32 ‑ par chaque noyau de R5F
  • capacité de Serrure-étape

Sous-système de mémoire :

• 2MB de Sur-puce RAM (OCSRAM)
  • 4 banques x 512KB
  • Protection d'erreur de CCE
  • Moteur interne de soutiens DMA

Connectivité industrielle :

• unité en temps réel programmable de Double-noyau et sous-système de communication industriel (PRU_ICSSM) permettant des protocoles de transmission ou des interfaces de contrôle industriels de moteur :
  • EtherCAT
  • PROFINET
  • EtherNET/IP™
  • E/S-lien
  • Retour d'encodeur
  • Entrée-sortie d'usage universel (GPIO)

Détection et mise en action :

• Sous-système de contrôle en temps réel (CONTROLSS)
• comparateurs 20x analogues avec la référence programmable de DAC (CMPSS)
• convertisseurs analogique-numérique successifs du registre d'approximation du bit 5x 12 (SAR) (CDA)
  • Jusqu'à 4 MSPS par CDA
  • 6 entrées sélectionnables par CDA
  • Configurable en tant qu'entrées assymétriques ou différentielles
• 1x 12 bit DAC avec la sortie protégée
• 32x a augmenté les modules de haute résolution de PWM (EHRPWM)
  • Prolongez la résolution temporelle du PWM comparé à EPWM
  • Sorties assymétriques ou différentielles de soutien
• 10x a augmenté les modules de capture (ECAP)
• 3x a augmenté les modules d'impulsion d'encodeur de quadrature (EQEP)
• modules de filtre du Sigma-delta 2x (SDFM) chacun soutenant jusqu'à 4 canaux
• Barre transversale multiplex de signal flexible (XBAR)

Système aux services et à l'architecture de la puce (SoC) :

• l'EDMA 1x pour soutenir des fonctions de transfert de données
• Modules de communication d'Interprocessor
  • Module de SPINLOCK pour synchroniser des processus fonctionnant sur des noyaux multiples
  • Fonctionnalité de BOÎTE AUX LETTRES mise en application par des registres de CTRLMMR
• Soutient la botte primaire des interfaces suivantes :
  • UART
  • QSPI NI instantané
• Appui de la synchronisation avec la synchronisation et comparer des routeurs d'interruption d'événement

Sécurité fonctionnelle :

• Permet la conception des systèmes avec des exigences de sécurité fonctionnelles
  • CCE ou parité sur des souvenirs calcul-critiques
  • Autotest intégré (BIST) et défaut-injection pour l'unité centrale de traitement et la sur-puce RAM
  • Module de signal d'erreur (MSE) avec la goupille d'erreurs
  • Diagnostics de sécurité, tension, température, et surveillance d'exécution d'horloge, horloges de surveillance windowed, moteur de centre de détection et de contrôle pour des contrôles d'intégrité de mémoire
• Sécurité-conformes fonctionnels visés [industriel]
  • Développé pour des applications fonctionnelles de sécurité
  • La documentation sera disponible pour faciliter la conception fonctionnelle de système de sûreté du CEI 61508
  • La capacité systématique jusqu'à SIL-3 a visé
  • L'intégrité de matériel jusqu'à SIL-3 a visé
  • Certification sécuritaire
    • Le CEI 61508 prévu
• Sécurité-conformes fonctionnels visés [des véhicules à moteur]
  • Développé pour des applications fonctionnelles de sécurité
  • La documentation sera disponible pour faciliter la conception fonctionnelle de système de sûreté d'OIN 26262
  • La capacité systématique jusqu'à ASIL-D a visé
  • L'intégrité de matériel jusqu'à ASIL-D a visé
  • Certification sécuritaire
    • OIN 26262 prévue
• AEC-Q100 a qualifié pour des applications des véhicules à moteur

Sécurité :

• Module de degré de sécurité de matériel (HSM) avec le soutien de l'automobile ELLE 1.1/EVITA
• Appui sûr de botte
  • Le dispositif assurent la protection
  • racine-de-confiance Matériel-imposée
  • Botte authentifiée
  • Protection d'Anti-baisse de prix de S/W
• Corrigez la sécurité
  • Corrigez du dispositif de HS permis seulement avec l'authentification appropriée
  • Disposition de désactiver pour corriger
• Identification de dispositif et gestion des clés
  • Soutien de la mémoire d'OTP (FUSEROM) pour stocker des clés de racine et toute autre sécurité permettant des champs
  • Contrôleurs d'EFUSE et ROM distincts de FUSIBLE
  • IDs publics de dispositif unique
• Unités de protection de la mémoire (MPU)
  • Présent de MPU d'Arm® à l'intérieur de chaque noyau de Cortex®-R5F
  • Système MPU – présent à de diverses interfaces dans le SoC (peut être un pare-feu ou un MPU)
    • 8-16 régions
    • Programmable (l'identification de privilège, lecture/écriture/Cachable, l'adresse de début/fin, permettent, fixent/non sûr)

• Accélération cryptographique
  • Soutient des noyaux cryptographiques
    • AES - tailles principales de 128/192/256 bit
    • SHA2 - 256/384/512 appui mordu
    • DRBG avec le pseudo et véritable générateur à nombre aléatoire
    • PKA (accélérateur principal public) à aider au traitement de RSA/ECC
  • Appui de DMA

Interfaces ultra-rapides :

• Commutateur intégré d'Ethernet soutenant deux ports externes
  • RMII (10/100) ou RGMII (10/100/1000)
  • IEEE1588 (2008 annexe D, annexe E, annexe F) avec 802.1AS PTP
  • Gestion de la clause 45 MDIO PHY
  • Classificateur de paquet basé sur le moteur de BIÈRE ANGLAISE avec 512 classificateurs
  • La priorité a basé le contrôle de flux
  • Longueur de paquet jusqu'à 2KB
  • Arpenter d'interruption de quatre unités centrales de traitement H/W
  • La somme de contrôle d'IP/UDP/TCP débarquent dans le matériel

Connectivité :

• récepteurs -émetteurs 6x asynchrones universels (UART)
• contrôleurs périodiques de l'interface 5x périphérique (SPI)
• ports locaux de réseau de l'interconnexion 5x (LIN)
• 4x Inter-a intégré des ports du circuit (I2C)
• modules modulaires d'Area Network du contrôleur 4x (MCAN) avec l'appui de CAN-FD
• interface périphérique périodique du quadruple 1x (QSPI)
• Interface série rapide (FSI) avec des noyaux du récepteur 4x et des noyaux de l'émetteur 4x
• Jusqu'à 140 bornes polyvalentes de l'entrée-sortie (GPIO)

Médias et stockage de données :

• interface mordue par 4 multimédia de la carte 1x/Secure Digital (MMC/SD)
• Contrôleur polyvalent de mémoire (GPMC)
  • bus de données parallèle de 16 bits
  • bus d'adresses 22-bit
  • Jusqu'à l'espace mémoire 4MB accessible
  • Soutien intégré de module d'emplacement d'erreur (ORME) de contrôle d'erreurs

Technologie/paquet :

• technologie 45-nm
• 15mm x 15mm, lancement de 0,8 millimètres, 324 goupille NFBGA
