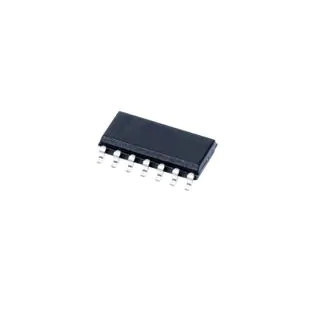

Inverser non le demi conducteur IC EMI 60Hz UCC27714D de porte de pont

Caractéristiques pour l'UCC27714

• Configuration du côté haut et du côté bas, avec les entrées indépendantes
• Jusqu'à 600 V complètement opérationnels (Pin de HS)
• La Manche de flottement conçue pour l'opération d'amorce
• Production la capacité actuelle 4-A de la source de l'évier 4-A à VDD = 15 V
• Retard de propagation classe meilleure (maximum 125-ns)
• Assortiment classe meilleure de retard (maximum 20-ns)
• Logique compatible d'entrée de TTL et de CMOS
• Chaîne polarisée d'approvisionnement de VDD de 10 V à 20 V
• Protection polarisée d'UVLO pour les deux canaux
• Commande de Rail-à-rail
• Opération robuste sous les coupures négatives de tension
• Immunité élevée de dv/dt (Pin de HS)
• Raisons séparées pour la logique (VSS) et le conducteur (COM) avec la capacité pour soutenir la différence de tension
• Facultatif permettez la fonction (borne 4)
• Sorties tenues dans le BAS quand flottement d'entrées
• Entrées et permettre Pin Voltage Levels Not Restricted par VDD Pin Bias Supply Voltage
• Goupilles de tension de ciel et terre séparées pour l'ascension et le dégagement maximum
• Tension négative manipulant la capacité sur l'entrée et permettre des goupilles

Description pour l'UCC27714

UCC27714 est un 600-Vhigh-side, conducteur du côté bas de porte avec la source 4-A et la capacité actuelle de l'évier 4-A, visées aux transistors MOSFET de drivepower ou à l'IGBTs. Le dispositif comporte d'un canal à référence sur station au sol (LO) et d'un floatingchannel (HO) qui est conçu pour fonctionner avec des approvisionnements d'amorce. Le dispositif comporte l'immunité d'excellentrobustness et de bruit avec la capacité pour maintenir la logique opérationnelle aux tensions négatives jusqu'à – de 8 VC.C sur la goupille de HS (à VDD = 12 V).

Le dispositif accepte une entrée d'approvisionnement de polarisation d'éventail de 10 V à 20 V et offre UVLOprotection des goupilles d'approvisionnement pour de VCC et de HB polarisation. UCC27714 est disponible en paquet SOIC-14 andrated pour fonctionner à partir – de 40°C à 125°C.
