C28x creusent 32 l'unité Texas Instruments TMS320F28377SPZPS de microcontrôleur du bit MCU

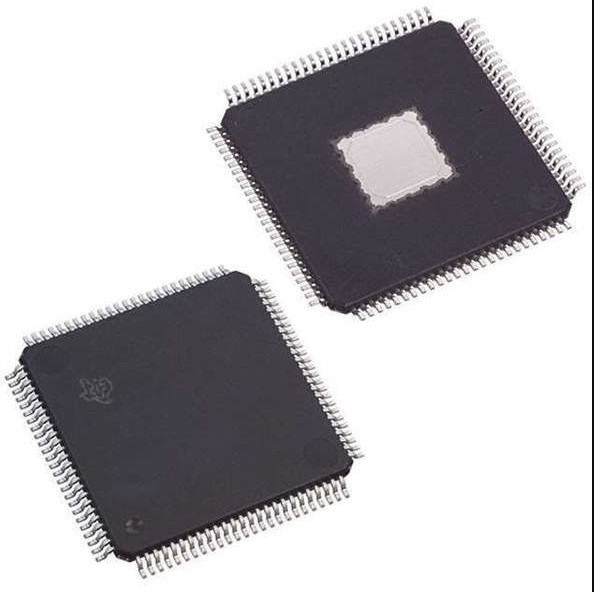

Unité Texas Instruments /TI TMS320F28377SPZPS de microcontrôleur de MCU

Caractéristiques pour le TMS320F28377S

• Unité centrale de traitement à 32 bits de TMS320C28x
  • 200 mégahertz
  • Unité à point mobile de simple-précision d'IEEE 754 (FPU)
  • Unité trigonométrique de maths (TMU)
  • Viterbi/unité complexe de maths (VCU-II)
• Accélérateur programmable de loi de contrôle (CLA)
  • 200 mégahertz
  • IEEE 754 instructions à point mobile de simple-précision
  • Exécute le code indépendamment de l'unité centrale de traitement principale
• mémoire de Sur-puce
  • 512KB (256KW) ou 1MB (512KW) de l'éclair (CCE-protégé)
  • 132KB (66KW) ou 164KB (82KW) de RAM (CCE-protégé ou parité-protégé)
  • sécurité de Double-zone soutenant le tiers développement
  • Numéro d'identification unique
• Horloge et commandes système
  • Deux oscillateurs internes de la zéro-goupille 10-MHz
  • oscillateur à cristal de Sur-puce
  • Module d'horloge de surveillance de Windowed
  • Circuits absents de détection d'horloge
• 1.2-V noyau, conception de l'entrée-sortie 3.3-V
• Périphériques de système
  • Deux interfaces externes de mémoire (EMIFs) avec l'appui d'ASRAM et de SDRAM
  • contrôleur d'accès mémoire 6-channel direct (DMA)
  • Jusqu'à 169 individuellement programmables, goupilles polyvalentes multiplexées de l'entrée-sortie (GPIO) avec le filtrage d'entrée
  • Contrôleur d'interruption périphérique augmenté (ePIE)
  • Appui de basse puissance multiple du mode (LPM) avec la commande externe
• Périphériques de communications
  • USB 2,0 (MAC + PHY)
  • Soutien 12 d'interface universelle V-compatible de port parallèle de la borne 3,3 ()
  • Deux modules d'Area Network de contrôleur (POUVEZ) (goupille-amorçables)
  • Trois (jusqu'à 50-MHz) ports ultra-rapides de SPI (goupille-amorçables)
  • Deux portes série protégées multicanales (McBSPs)
  • Quatre interfaces de communications périodiques (SCI/UART) (goupille-amorçables)
  • Deux interfaces d'I2C (goupille-amorçables)
• Sous-système analogue
  • Jusqu'à quatre convertisseurs analogique-numérique (CDA)
    • mode de 16 bits
      • 1,1 MSPS chacun (jusqu'à la sortie de système 4.4-MSPS)
      • Entrées différentielles
      • Jusqu'à 12 canaux externes
    • mode 12-bit
      • 3,5 MSPS chacun (jusqu'à la sortie de système 14-MSPS)
      • Entrées assymétriques
      • Jusqu'à 24 canaux externes
    • D'échantillonnage et de stockage simple (EMBARQUANT ET MANIPULANT) sur chaque CDA
    • post traitement Matériel-intégré des conversions de CDA
      • Saturation du calibrage excentré
      • Erreur de calcul de point de consigne
      • Haut, bas, et passage à zéro rivalisez, avec la capacité d'interruption
      • capture de retard de Déclencheur-à-échantillon
  • Huit comparateurs windowed avec 12 références du convertisseur numérique-analogique de bit (DAC)
  • Le bit trois 12 a protégé des sorties de DAC
• Périphériques augmentés de contrôle
  • 24 canaux de PWM avec les configurations augmentées
  • 16 canaux à haute résolution du modulateur de durée d'impulsion (HRPWM)
    • Haute résolution sur des canaux d'A et de B de 8 modules de PWM
    • appui de Mort-bande (sur standard et de haute résolution)
  • Six modules augmentés de capture (eCAP)
  • Trois modules augmentés d'impulsion d'encodeur de quadrature (eQEP)
  • Huit canaux d'entrée du module de filtre de Sigma-delta (SDFM), 2 filtres parallèles par canal
    • Filtrage de données standard de SDFM
    • Filtre de comparateur pour l'action rapide pour hors de la gamme
