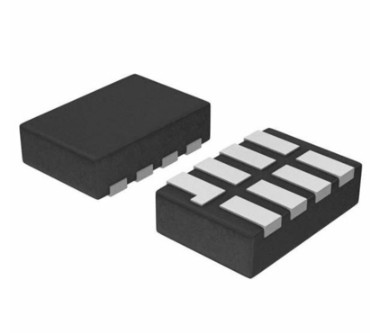

Composants électroniques LED SN74AVC2T244DQMR de Texas Instruments EMI Filter IC de TI

Caractéristiques pour le SN74AVC2T244

• V fonctionnant largeCc de gamme de 0,9 V à 3,6 V
• Basse consommation puissance statique, 6-µA maximum jeCc
• La sortie permettent la caractéristique permet à l'utilisateur de désactiver des sorties pour réduire la puissance
• ±24-mA a produit la commande à 3,0 V
• Jesoutient l'opération partielle de Puissance-Vers le bas-mode
• L'hystérésis d'entrée permet la transition lente d'entrée et la meilleure immunité de bruit de changement à l'entrée
• Débits maximum
  • 380 Mbps (1.8-V à traduction 3.3-V)
  • 200 Mbps (<1>
  • 200 Mbps (traduisez à 2,5 V ou 1,8 V)
  • 150 Mbps (traduisez à 1,5 V)
  • 100 Mbps (traduisez à 1,2 V)
• La représentation de verrou- dépasse 100 mA par JESD 78, classe II
• La protection d'ESD dépasse JESD 22
  • modèle du corps humain 5000-V (A114-A)

Description pour le SN74AVC2T244

Ce traducteur unidirectionnel de 2 bits utilise deux rails configurables distincts de puissance-approvisionnement. Le port d'A est conçu pour dépister VCCA. VLe CCA accepte n'importe quelle tension d'alimentation de 0,9 V à 3,6 V. Le port de B est conçu pour dépister VCCB. VCCB accepte n'importe quelle tension d'alimentation de 0,9 V à 3,6 V. Ceci tient compte de la traduction de basse tension entre les noeuds de la tension 0.9-V, 1.2-V, 1.5-V, 1.8-V, 2.5-V et 3.6-V. Pour le SN74AVC2T244, quand sortie-permettez l'entrée (OE) est haute, toutes les sorties sont placées dans l'état à grande impédance. Le SN74AVC2T244 est conçu de sorte que le circuit d'entrée d'OE soit mis en référence à VCCA. Ce dispositif est entièrement spécifié pour des applications de partiel-puissance-vers le bas utilisant Ioff. Jeoutre des circuits désactive les sorties, empêchant endommageant le refoulement actuel par le dispositif quand il est mis hors tension.
